Wie man gerade Messer in den Messerköpfen einrichtet

Erfahren Sie, wie Sie ein gerades Messer in einem Profilmesserkopf von Wood-Mizer installieren oder ersetzen. Jeder Messerkopf hat vier Schlitze; zwei davon haben immer gerade Messer, und die anderen zwei können gerade oder Profilmesser haben, je nach Verwendungszweck.

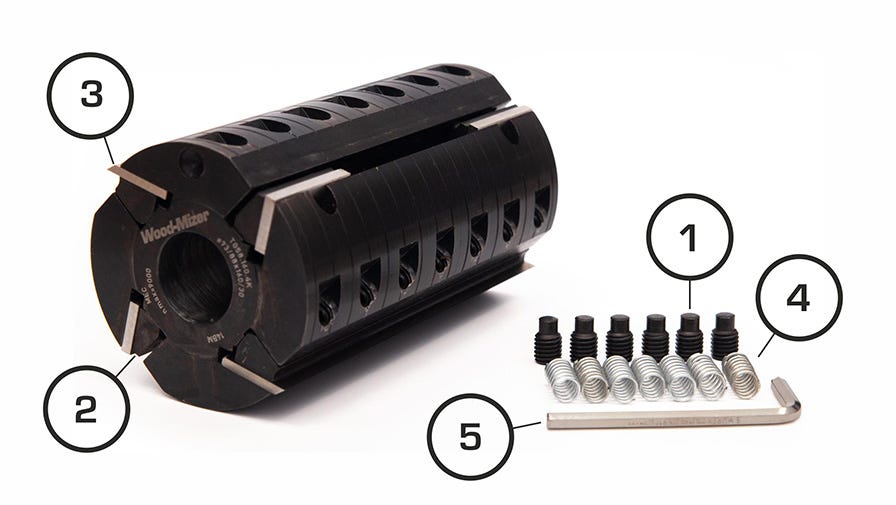

Profilmesserkopf

(1) Bolzen
(2) Keil
(3) Messer
(4) Feder
(5) Inbusschlüssel

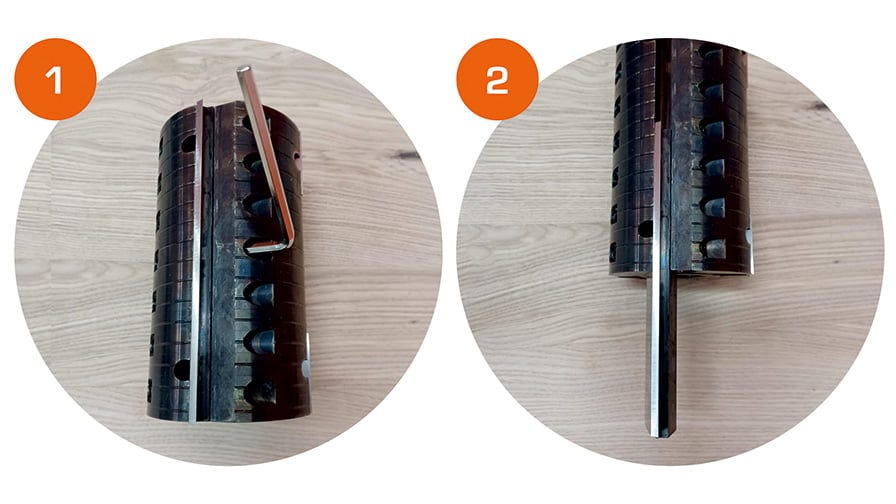

1.    Lösen des Keils (2), indem die Bolzen (1), die das Messer halten, herausgedreht werden.

2.    Entfernen des Messers (3) und des Keils (2) aus dem Messerkopf. So oft wiederholen bis alle gewünschten Keile und Messer aus dem Profilmesserkopf entfernt sind.

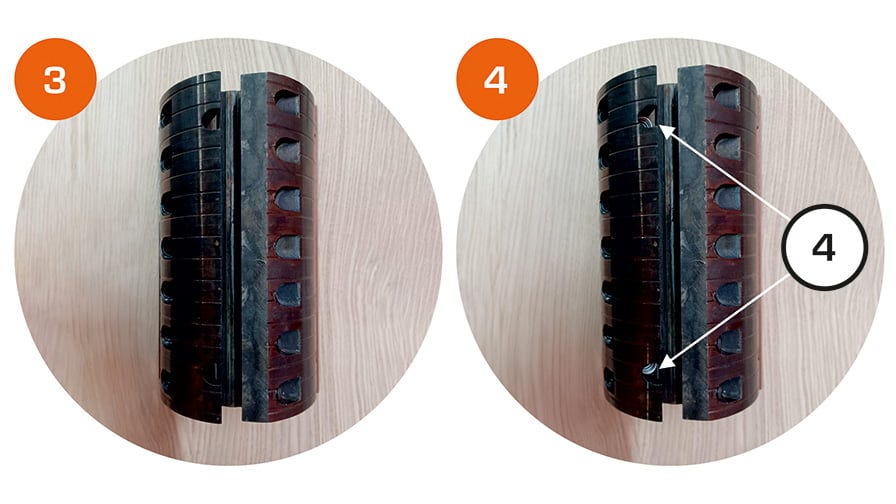

3.    Schlitze reinigen und von Schmutz und Ablagerungen befreien.

4.    Setzen Sie die Federn (4) in den Schlitz des Hobelkopfes ein.

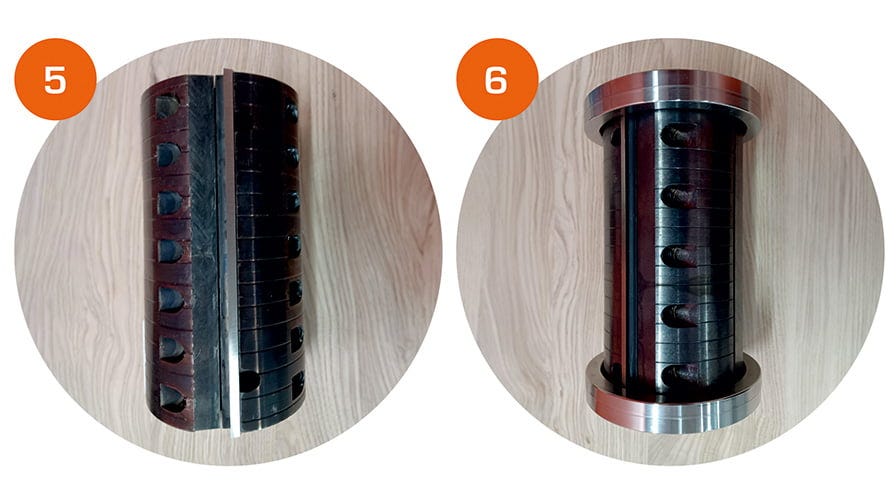

5.    Setzen Sie das Messer (3) und den Keil (2) in den Schlitz des Hobelkopfes ein und ziehen Sie alle Schrauben (1) fest.

6.    Einstellscheiben auf beide Seiten des Messerkopfes einlegen, um die Messer in den Schlitzen zu blockieren. Jetzt die Bolzen (1) lösen und die Höhe des Messers einstellen (3) mit Hilfe der Einstellscheiben. Die Schrauben (1) vorsichtig festziehen bis zum Anschlag, beginnend mit der mittleren Schraube und symmetrisch zu den seitlichen Schrauben weitergehend.

7.    Einstellscheiben vorsichtig entfernen

Jetzt sind die Messer eingestellt und der Profilmesserkopf ist bereit für den Einbau in den Hobel.

Dieses einfache Messereinstellverfahren dauert etwa 20 Minuten.
